logseq_kauer/pages/SAP-Schnittstelle HYDRA.md

tags:: SAP, HYDRA

SAP Transaktionen

- **ZPP06** -> Übersicht Buchungsdaten von Hydra
- MFBF -> Rückmeldungen Serienfertigung
- CI42N -> Fertigungsaufträge SAP -> Hydra (Report CIBDOP_DOWN_PP, Job 1020_BDE_DOWNLOAD_DELTA)
- CI45N -> Lohnscheine HYDRA -> SAP (Report CIBDCONF_REQUEST, Job 1020_PP_MPDV_FEHLER)

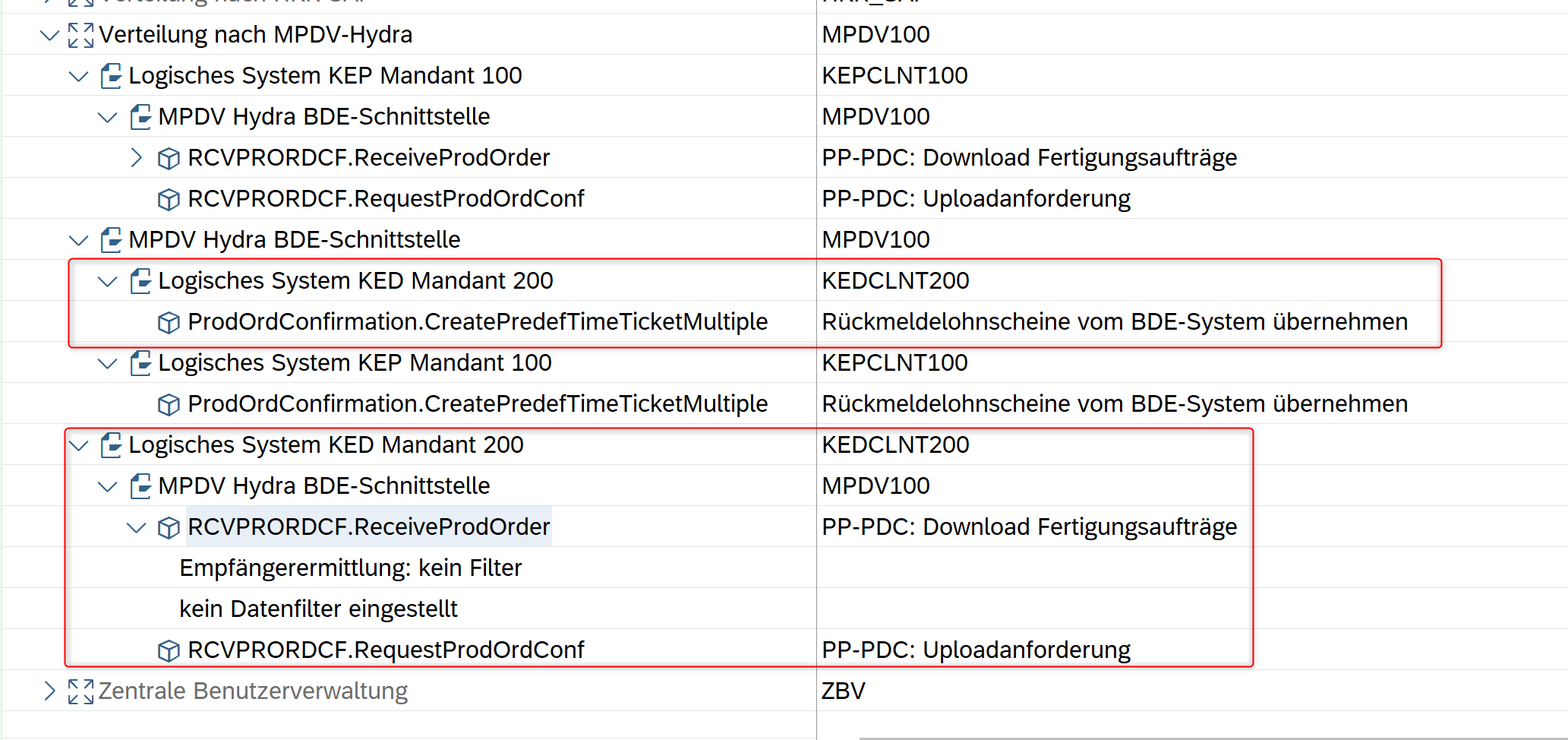

- BD64 Verteilungsmodell

• Verteilungsmodell

  •

Dienste für SAP-Schnittstelle auf MES-Server

- MIP1 ECS Inbound Dispatcher 0
- MIP1 ECS Server SAP 1

• Übergabe Aufträge von SAP an Hydra

  • prüfen, ob ein Auftrag als irrelevant übersprungen wird:
  • Fuba CO_BT_ORDER_POST -> Form generate_com_struct

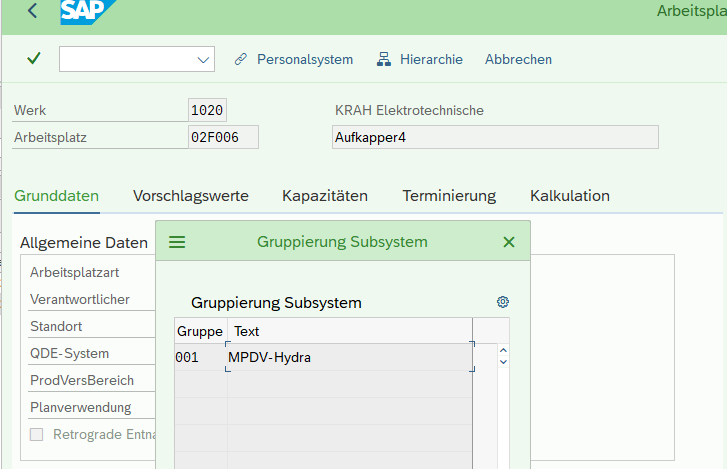

  • Am Arbeitsplatz muss das Subsystem zugeordnet werden (Tabelle T705R )
  •
  • Der Arbeitsplatz darf nicht auf "keine Rückmeldung erlaubt" eingestellt sein
  • Beim Speichern in CO02 landen die Aufträge dann in Tabelle ORDCOM. CI42N übergibt nur die Aufträge, die in dieser Tabelle stehen.

• Labeldruck & Rückmeldung

  • SAP seitig

    • Funktionsbaustein Z_MES_CONFIRMATION
    • Transaktion für Datensätze aus Hydra: ZPP06

  • HYDRA seitig

    collapsed:: true

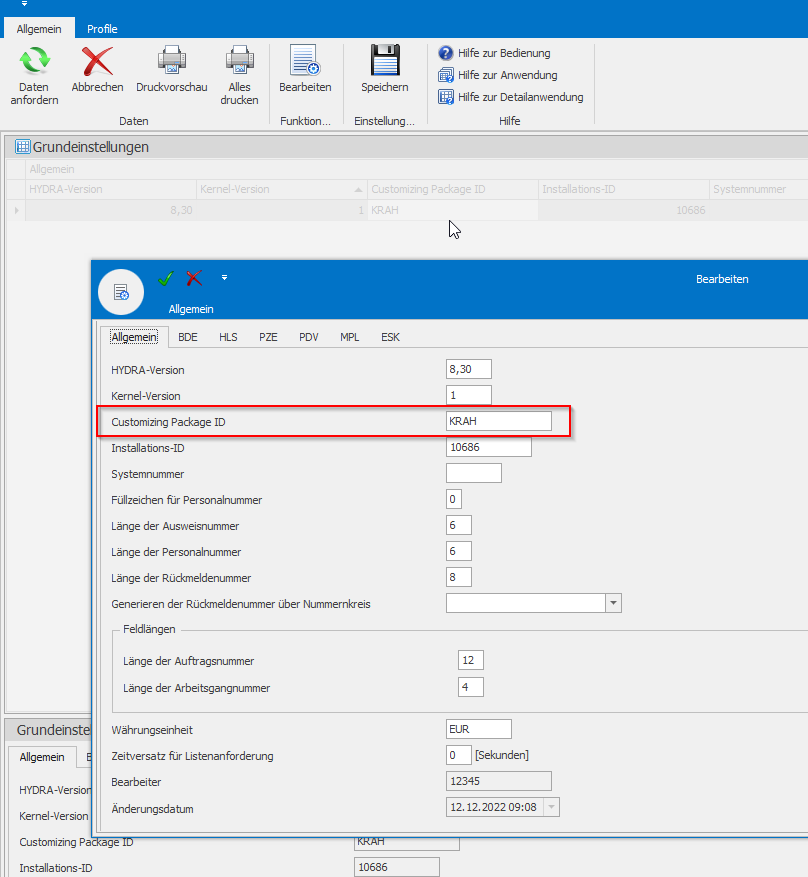

    • Customer Package-ID auf "KRAH" einstellen
    • DLL hymwkrah83.dll die Root vom MIP Verzeichnis kopieren

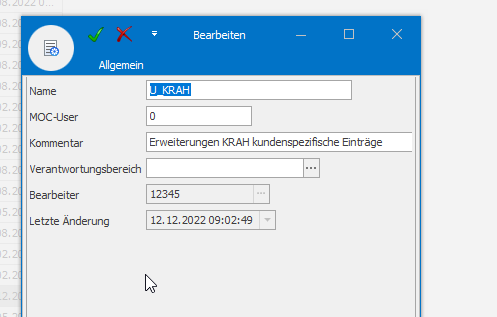

    • INI-Konfiguration U_KRAH anlegen
    • INI-Konfiguration U_SAPPRINT anlegen

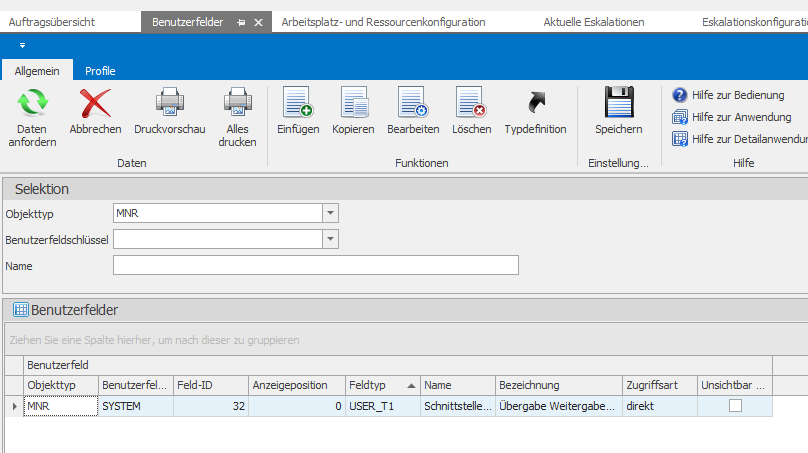

    • Benutzerfeld zur Maschine

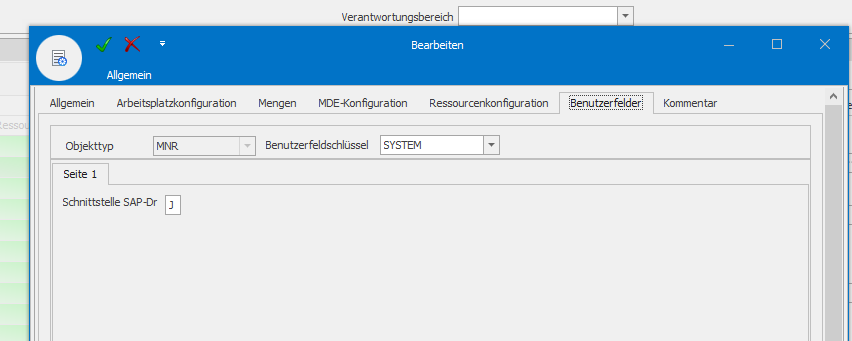

    • Feldwert muss pro Maschine aktiviert werden

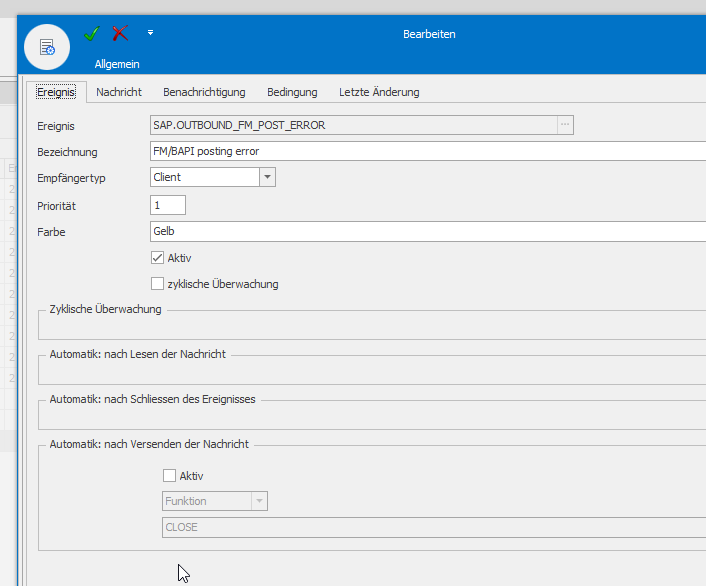

    • Eskalation SAP.OUTBOUND_FM_POST_ERROR aktivieren Analyse über "aktuelle Eskalationen" oder "Eskalationshistorie"

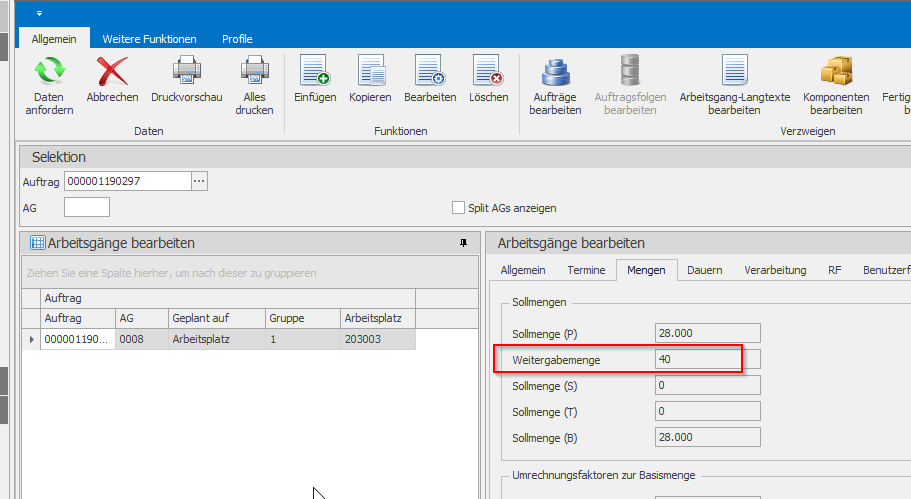

    • Weitergabemenge prüfen, oder einstellen Arbeitsgänze bearbeiten -> Feld Weitergabemenge

  • Test der Schnittstelle im MOC

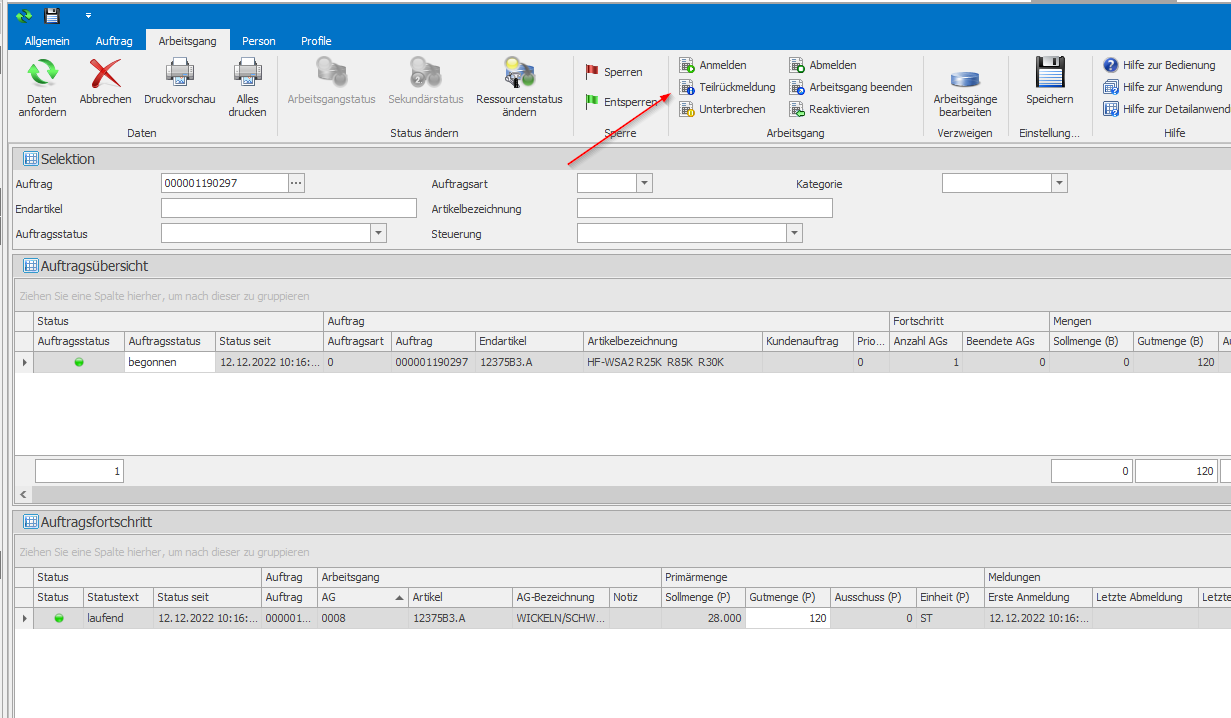

    • Teilrückmeldung erfassen (Vorgang markieren)

      collapsed:: true
      • Ggf. über "angemeldete Arbeitsgänge" Absprung in Auftrag -> alten Auftrag abmelden
      • Test-Auftrag anmelden
      •

    • Fehleranalyse

      • Test per DOS-Konsole:

        collapsed:: true

        • hymw -d -u2105 -c"DLG=U_SAPPRINT|USR=2105|DAT=12/02/2022|ZEI=31029|I_RUECK=|I_VEMNG=|I_WIEDH=X|I_TERMINAL=105|I_MASCHINE=02N001|I_ABMELDUNG=|I_PERNR=|MNR=02N001|ANR=|" > tmp/test.log

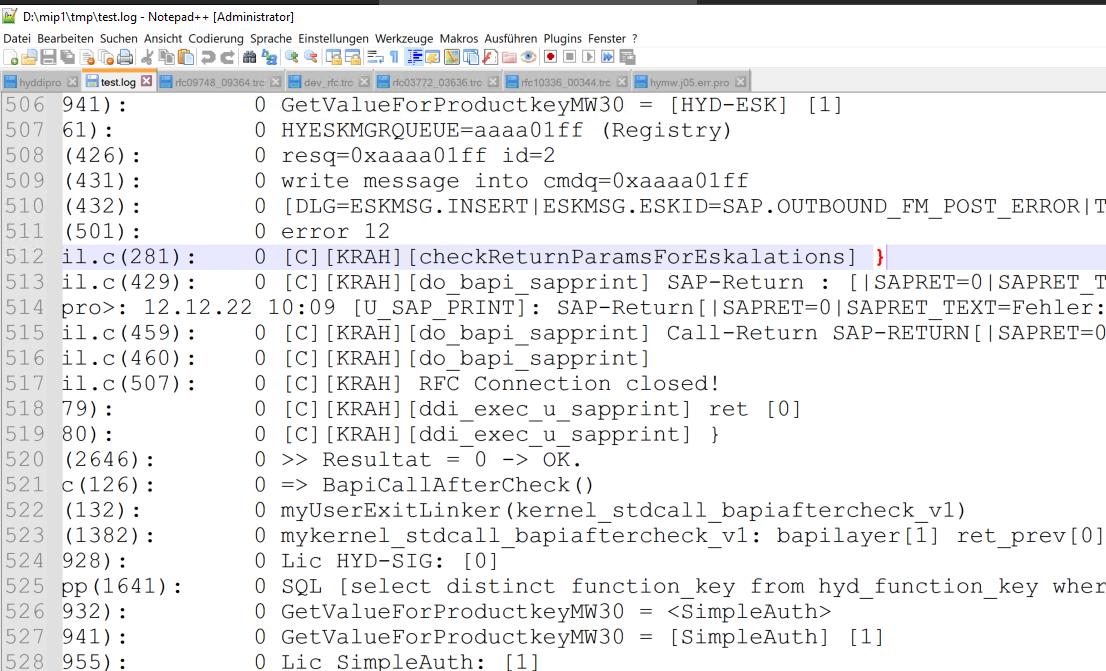

        • -> dann Log-File im Tmp-Verzeichnis:

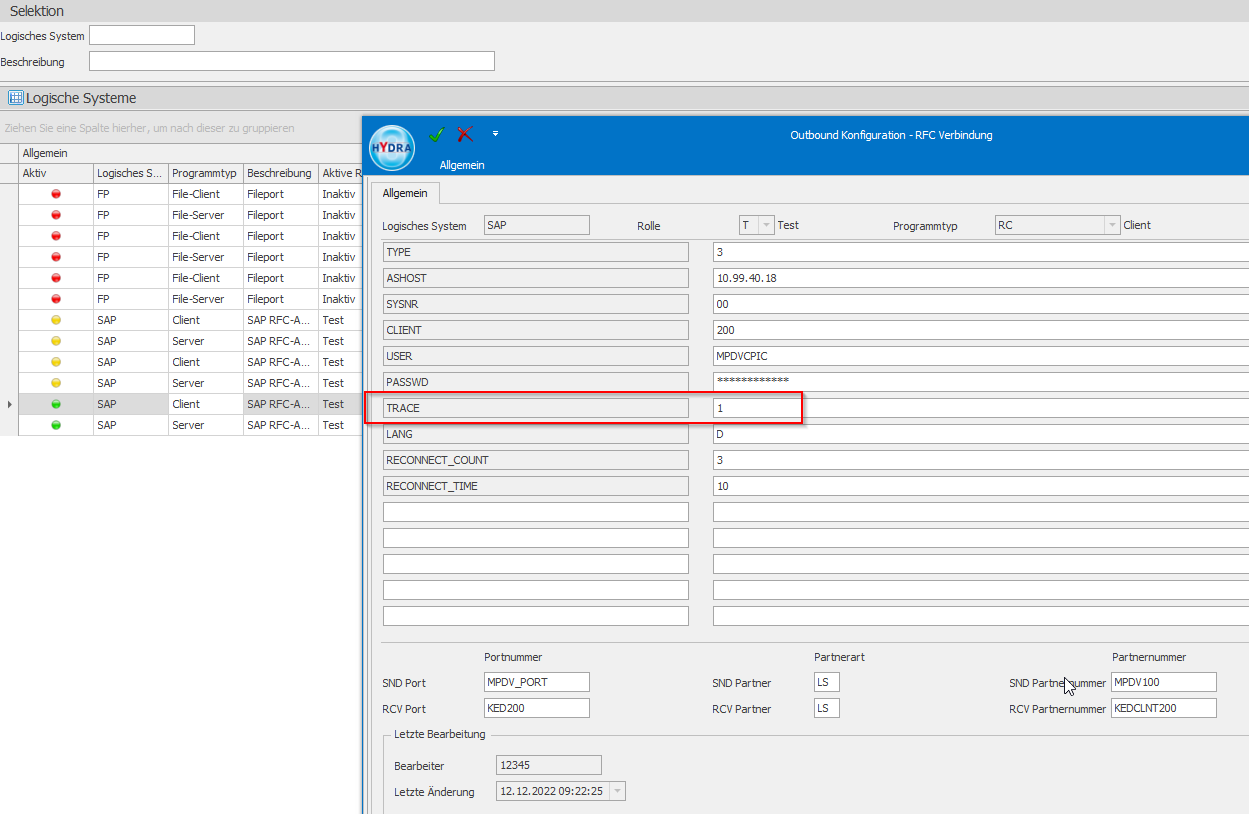

      • RFC-Analyse, Trace aktivieren

        collapsed:: true

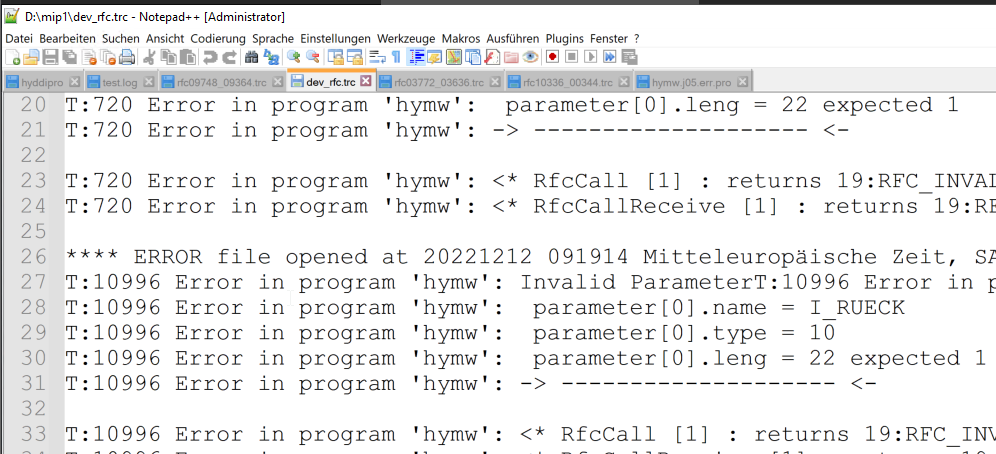

        • Trace-Dateien liegen anschließend in der mip1 root:

      • Debugging in Hydra-Aktivieren

        collapsed:: true

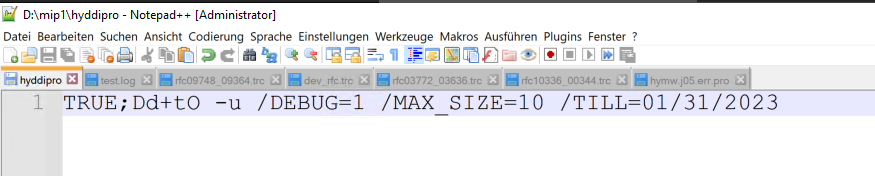

        • Datei D:\mip1\hyddipro (ohne Extension) öffnen:
        • Debug von 0 auf 1-9 ändern
        • Ende-Datum in Zukunft einstellen
        •

      • Logsauswerten

        collapsed:: true

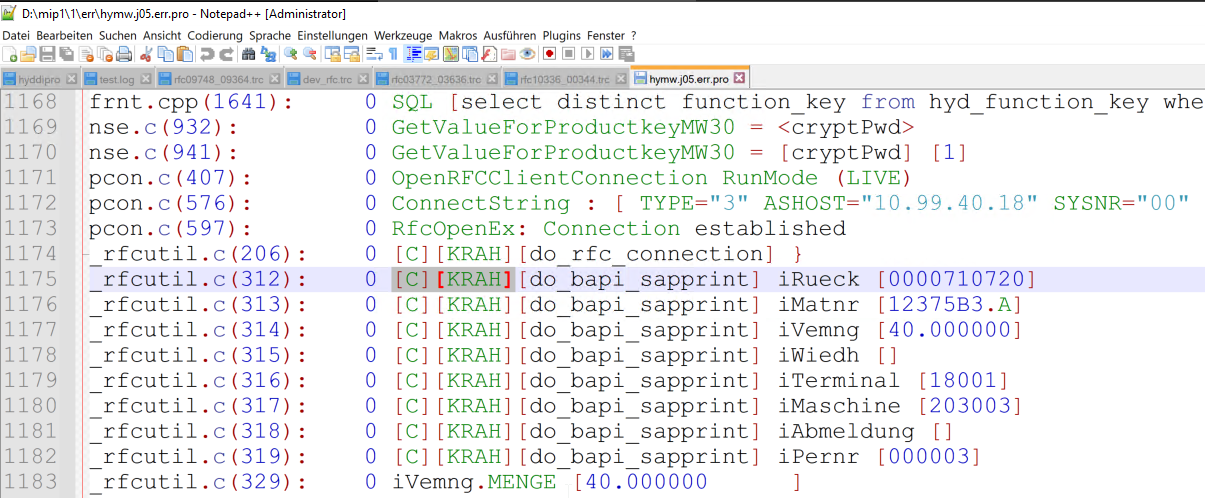

        • D:\mip1\1\err suche nach "[C][KRAH]"
        •
        • Suche nach "[C][KRAH][do_bapi_sapprint] iRueck" um die einzelnen SAP-Calls im Log zu finden
        • Log-Dateien nach MOC filtern: "hyj.err.pro"

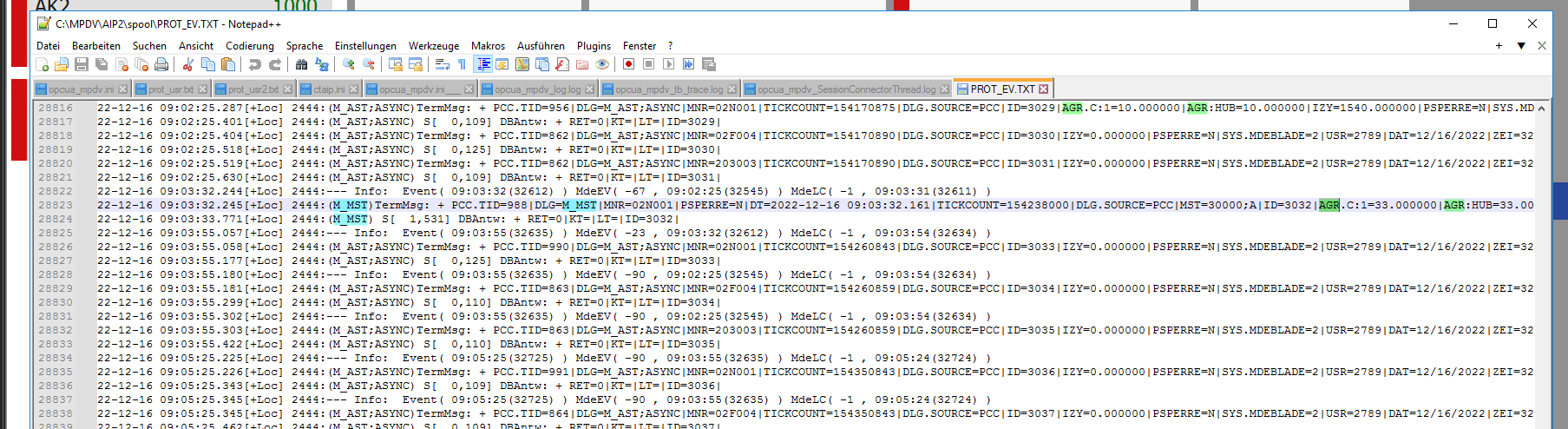

        • Logfile für Buchungen vom AIP:
        •

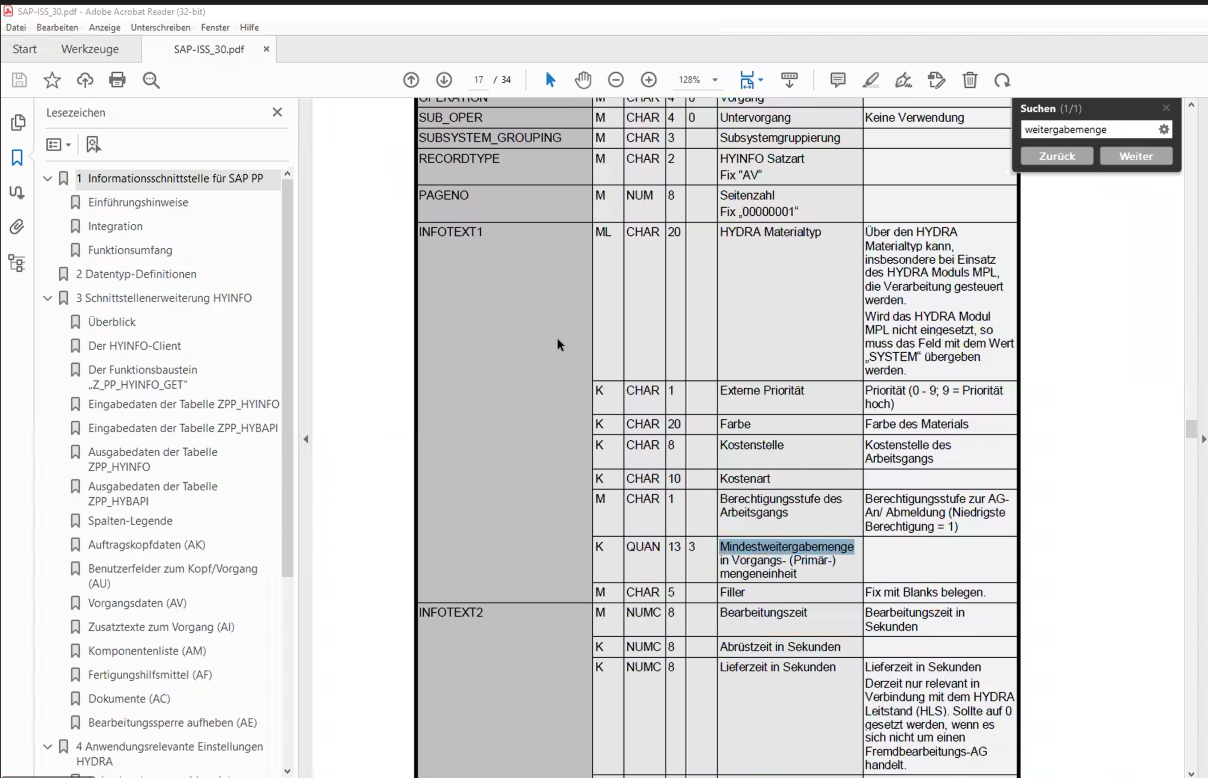

• Austausch der Weitergabemenge über HYINFO

  •
  •
